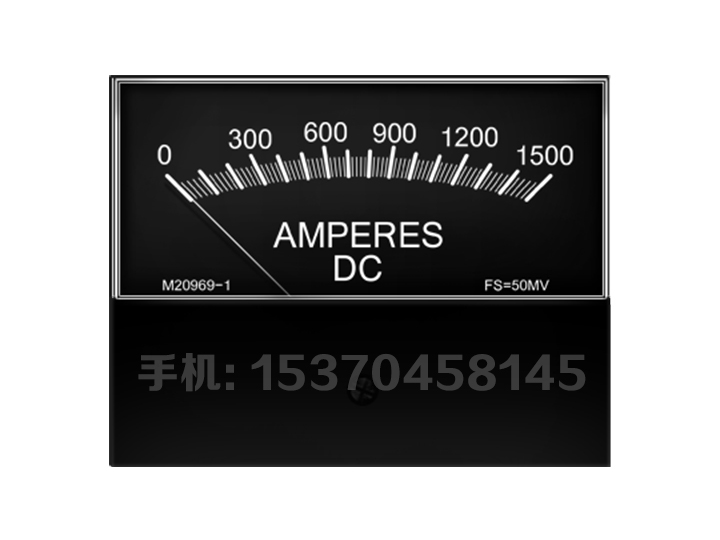

林肯焊機電表交流電流表 M20969-1,電流表是應用磁電效應工作

的,磁電系電工儀表的測量機構是由固定的磁路系統和可動部分組成的。儀表的磁路系統包括永磁鐵1,固定在磁鐵兩極的極掌2以及處于兩個極掌之間的圓柱形鐵芯3圓柱形鐵芯固定在儀表支架上,用來減小磁阻,并使極掌和鐵芯間的空氣隙中產生均勻的輻射形磁場。

林肯焊機儀表交流電流表 M20969-1,電流表是應用磁電效應工作的,磁電系電工儀表的測量機構是由固定

的磁路系統和可動部分組成的儀表的磁路系統包括永磁鐵1,固定在磁鐵兩極的極掌2以及處于兩個極掌之間的圓柱形鐵芯3圓柱形鐵芯固定在儀表支架上用來減小磁阻,并使極掌和鐵芯間的空氣隙中產生均勻的輻射形磁場。處在這個磁場中的可動線圈4繞轉軸偏轉時,兩個有效邊上的磁場也總是大小相等,并且方向是與線圈邊相互垂直的?？蓜泳€圈繞在鋁框上。轉軸分成前后兩部分,每個半軸的一端固定在動圈鋁框上,另一端則通過軸尖支撐于軸承中。在前半軸還裝有指針,當可動部分偏轉時,用來指示被測電量的大小。

林肯焊機專用表交流電流表M20969-1結構材料組成

透明PC面蓋,電膠木底座,可根據要求定制半透明蓋

指針:

標準儀表指針為鋁合金制成,可根據客戶要求定制黑色、紅色、白色等指針。可增加設定指針,指示設定值抗靜電處理:

儀表均經過抗靜電處理,降低靜電對儀表準確度的影響。阻尼與過沖:

阻尼和過沖,可按客戶要求定制。通常,當指針設定在滿刻度23的位置時,過沖不超過百分之十五精度等級

Class:1.52.5

工作溫度

-20~50攝氏度

安裝位置

除非另有規定,通常儀表是在垂直位置安裝。其它位置如:水平傾斜安裝可根據客戶要求定制。相應的準確度等級僅對規定的安裝位置有效。使用注意事項:

1不可接反。

2不可超量程。

3注意調零。

4指針穩定后再讀數。
