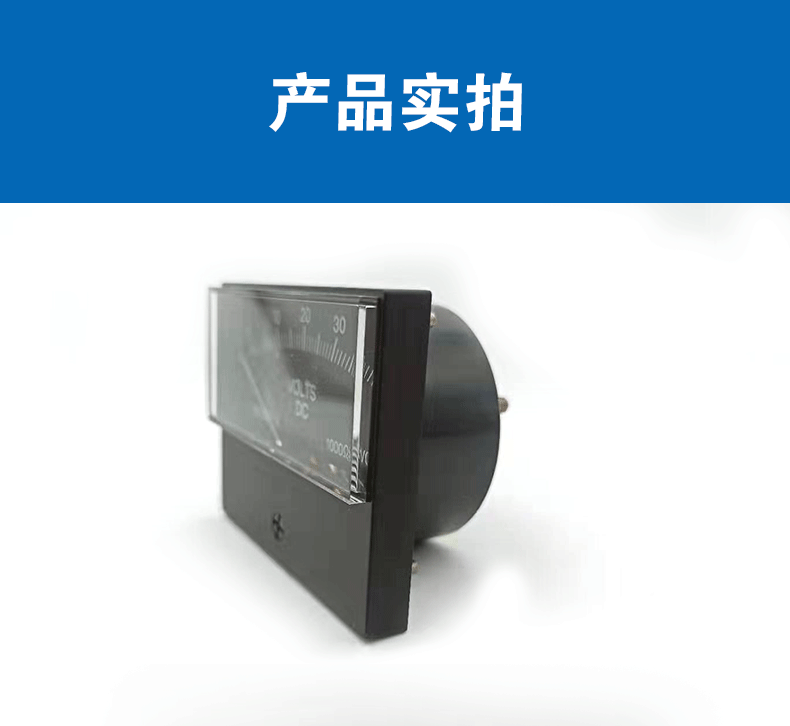

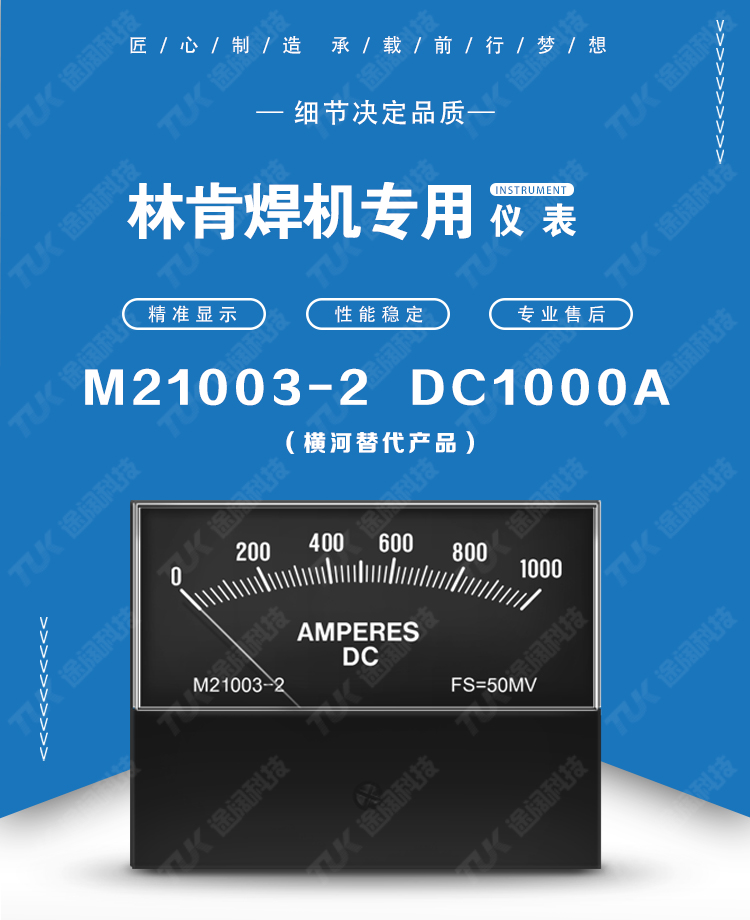

21003-2  DC1000A替代橫河yokogawa 林肯焊機用電壓表電流表指針表

林肯焊機電流表、林肯焊機電壓表、林肯焊機功率表、林肯焊機指針表

產品描述：

21003-2  DC1000A YOKOGAWA林肯焊機交直流電壓表電流表、自壓表是應用磁白效應工作的，磁自系電工儀表的測量機

構是由固定的磁路系統和可動部分組成的。儀表的磁路系統包括永磁鐵1，固定在磁鐵兩極的極掌2以及處于兩個極掌之間的圓柱形鐵芯3。圓柱形鐵芯固定在儀表支架上，用來減小磁阻，并使極掌和鐵芯間的空氣隙中產生均勻的輻射形磁場。處在這個磁場中的可動線圈4繞轉軸偏轉時，兩個有效邊上的磁場也總是大小相等，并且方

向是與線圈邊相互垂直的。可動線圈繞在鋁框上。轉軸分成前后兩部分，每個半軸的一端固定在動圈鋁框上

另一端則通過軸尖支撐于軸承中。在前半軸還裝有指針，當可動部分偏轉時，用來指示被測電量的大小。 YOKOGAWA林肯焊機交流電壓表M8456-1

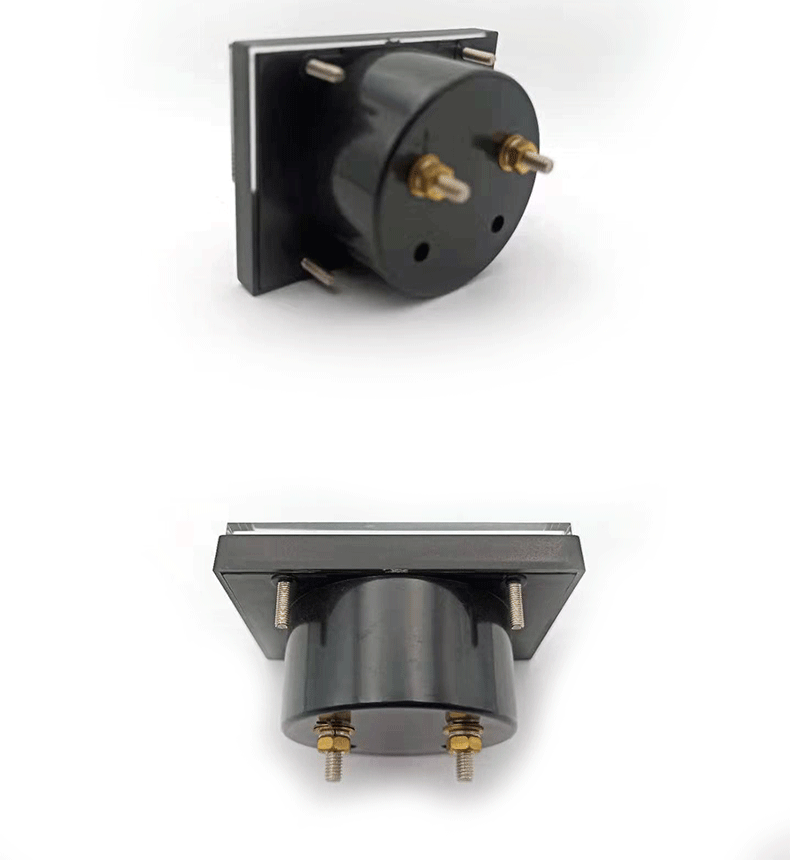

結構材料組成:透明PC面蓋，電膠木底座，可根據要求定制半透明蓋指針:

標準儀表指針為鋁合金制成，可根據客戶要求定制黑色、紅色、白色等指針。可增加設定指針，指示設定值抗靜申處理:

儀表均經過抗靜由處理，降低靜電對儀表準確度的影響。阻尼與過沖:

阻尼和過沖，可按客戶要求定制。通常，當指針設定在滿刻度2/3的位置時，過沖不超過百分之十五精度等級:

Class:1.5/2.5工作溫度:

-20~50攝氏度安裝位置:

除非另有規定，通常儀表是在垂直位置安裝。其它位置如:水平/傾斜安裝可根據客戶要求定制。相應的準確度等級僅對規定的安裝位置有效。使用注意事項:

1.不可接反。

2.不可超量程。

3.注意調零。

4.指針穩定后再讀數。產品系列
